JOB SHEET
|
||
Kompetensi
Keahlian
|
Topik : Konfigurasi Routing Dynamis OSPF dengan
Mikrotik
Mata Pelajararn : Administrasi Instalasi Jaringan
|
Kode
:
|
Teknik
Komputer & Jaringan
|
Waktu
: 4 x 45 menit
|
|
Tingkat
/ Kelas
|
Tanggal : 11
April 2019
|
|
XI TKJ
1 Semester 2
|
||
A. Tujuan
Pembelajaran
1. Siswa
dapat mengetahui pengertian Routing Dynamis OSPF
2. Siswa dapat
mengetahui Cara kerja Routing Dynamis OSPF
3. Siswa dapat
mengetahui Tujuan membuat Routing Dynamis OSPF
4. Siswa dapat
melakukan konfigurasi Routing Dynamis OSPF dengan Mikrotik
B.
Alat dan Bahan
1.
2
Laptop dan Charger
2.
4
Kabel UTP jenis Straight
3.
2
Mikrotik
C.
Teori Singkat
OSPF merupakan
sebuah routing protokol yang dapat mendistribusikan informasi routing secara otomotasi.
OSPF juga merupakan routing protokol yang menggunakan konsep hirarki routing,
dengan kata lain OSPF juga mampu membagi bagi jaringan menjadi beberapa
tingkatan. Tingkatan tingkatan ini diwujudkan dengan menggunkan sistem
pengelompokan yaitu area. OSPF termasuk didalam kategori IGP (Interior Gateway
Protocol) yang memiliki kemampuan Link-State dan Alogaritma Djikstra yang jauh
lebih efisien dibandingkan protokol IGP yang lain. Dalam operaasinya OSPF
menggunkan protokol sendiri yaitu protokol 89.
D.
Keselamatan Kerja
1.
Berdoa
2.
Memakai
wearpack
3.
Melakukan
Pemanasan
4.
Praktek
sesuai prosedur
E.
Cara kerja Routing
Dynamis
1. Setiap Router membuat Link
State Packet (LSP)
2. Kemudian LSP
didistribusikan ke semua neighbour menggunkan Link State Advertisement (LSA )
type 1 dan menentukan DR dan BDR ddalam 1 area
3. Masing masing router
menghitung jalur terpendek (Shortest Path) ke semua neighbour berdasarkan cost
routing
4. Jika ada perbedaan atau
perubahan tabel routing, router akan mengirimkan LSP ke DR dan BDR melalui
alamat multicast 224.0.0.6
5. LSP akan didistribusikan DR
ke router neighbour lain dalam 1 area sehingga semua router neighbour akan
melakukan perhitungan ulang jalur terpendek
F.
Tujuan
Berbagi ilmu yang telah kita
pelajari kepada sesama
G.
Langkah Kerja
·
Buka Winbox, pilih menu
IP>>Address>>”=”>>IP address router(eth
3)>>apply>>ok
Tambahkan
lagi address eth 2 (yang mengarah ke laptop)
· Masuk ke IP>>DHCP
Server>>DHCP setup>>klik “+”>> pilih eth 2>>next
>>sampai selesai.

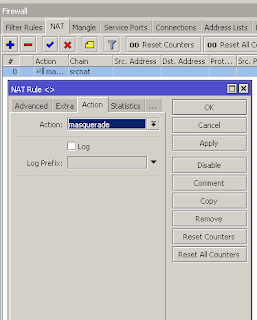

· Pilih IP>>Firewall>>NAT>>”+”>>action
pilih masquerade>>apply>>ok
· Pilih Routing>>OSPF>>interfaces>>klik
“+”>>interfaces isikan eth 2 dan eth 3>>apply ok
· Pada tab instances>>klik
“+”>>nama isi sesuai keinginan>>Redistribute Connected Route:as
type 1>>apply>>ok
· Pada tab Network>>klik
“+”>>isikan 10.10.10.0 dan 192.168.44.1>>area
:backbone>>apply dan ok
·
Kemudian masuk ke
IP>>Routes>>untuk memastikan setinggan kita berhasil atau belum
jika sudah maka akan nampak Dao (Dynamic Aktif OSPF)
·
Setelah itu kita masuk ke terminal
untuk mengeping Router lawan
Setting Router 2
· Buka Winbox , Pilih menu IP>>Adress>tambahkan IP
untuk eth 2 dan eth 3>>apply>>ok
·
IP>>DHCPServer>>DHCP
setup>>pilih eth 2>>Next sampai selesai
· IP>>firewall>>NAT>>Action :
masquerade>>apply>>ok
·
Routing>>OSPF>>interfaces>>klik
“+”>>interfaces eth 3>>apply>>ok
·
Pada tab Instances>>klik
“+”>>name isi sesuai keinginan dan Redistribute Connected Routes pilih as
type 1>>apply>>ok
·
Pada tab Network>>klik
“+”>>network isi 10.10.10.0/29>>area
backbone>>apply>>ok
·
Pilih menu
IP>>Routes>>untuk memastikan sudah Dao atau belum
· Masuk ke Terminal lakukan ping untuk mengecek settingan kita
